Instalacja wodna PE: Połączenia, które zapewnią spokój na lata

Podstawowe metody łączenia rur PE

Instalacja wodna z polietylenu niskiej gęstości (PE) to popularny wybór. Jest trwała i odporna na korozję. Kluczowe jest jednak prawidłowe jej wykonanie. Wybór metody łączenia rur PE zależy od kilku czynników. Decydują o nim koszt, dostępny czas i wymagany poziom trwałości. Warto poznać różne techniki, zanim podejmiemy decyzję. Pamiętaj, że Twoja instalacja, Twoje zasady. Ale pewne zasady fizyki i chemii materiałów są uniwersalne.

Dziś skupimy się na połączeniach. Złącza to miejsca newralgiczne każdej instalacji. Nawet najlepsza rura PE zawiedzie, jeśli połączenie będzie słabe. Dlatego tak ważne jest zrozumienie, dlaczego pewne metody są lepsze od innych. Z moich oględzin wynika, że najwięcej problemów pojawia się przy próbach oszczędności na jakości złączek lub wykonaniu.

Jak połączyć rurę PE z innym materiałem? Jak stworzyć szczelny system na lata? To pytania, na które odpowiedź znajdziesz poniżej. Rozważamy różne opcje: od spawania po specjalne złączki. Pomożemy Ci wybrać najlepsze rozwiązanie dla Twojego domu. Bez kompromisów co do jakości i bezpieczeństwa.

Łączenie rur PE między sobą: Trwałość i szczelność

Rury PE można łączyć na dwa główne sposoby: poprzez spawanie lub za pomocą specjalnych elementów zwanych złączkami kompresyjnymi. Każda z tych metod ma swoje wady i zalety. Wybór zależy od specyfiki projektu i Twoich umiejętności.

Spawanie: Metoda dla profesjonalistów

Spawanie to najbardziej niezawodny sposób łączenia rur PE. Jest jednak wymagający i najlepiej, gdy wykonuje go doświadczony fachowiec. Jeśli dopiero zaczynasz, warto poćwiczyć na kawałkach rur. Upewnij się, że łączone elementy leżą idealnie w jednej osi. Polietylen musi się równomiernie topić. Nie mogą być niedogrzane miejsca ani duże wybrzuszenia. Opanowanie techniki nie jest trudne. Ale profesjonalny sprzęt jest drogi. Dlatego ta metoda rzadziej stosowana jest przy szybkim montażu instalacji w domu jednorodzinnym.

Istnieją dwie podstawowe techniki spawania rur PE na stałe:

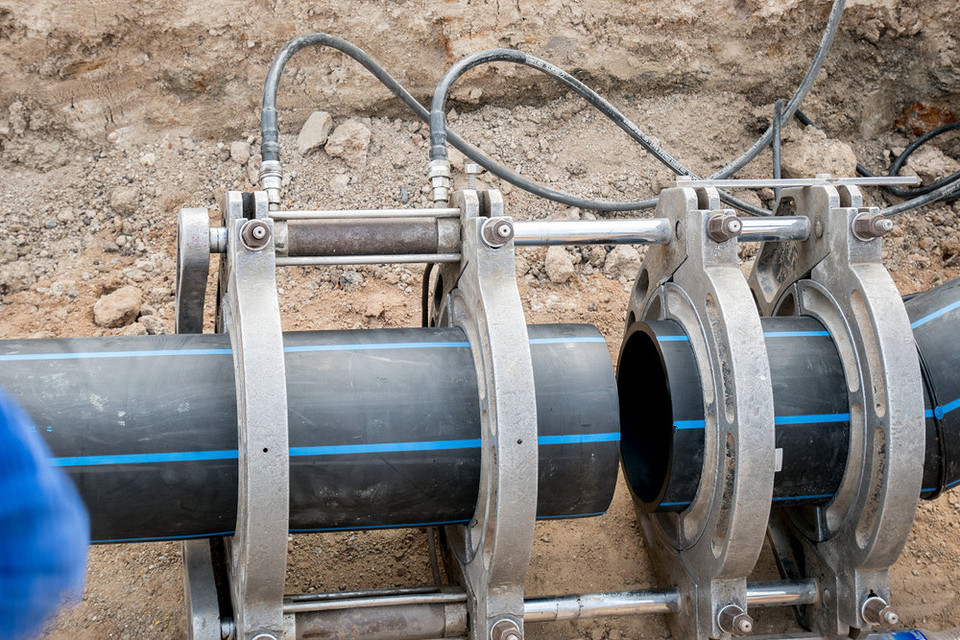

• Spawanie doczołowe: Dwie rury łączy się za pomocą specjalnego urządzenia. Elementy są unieruchamiane. Następnie nakłada się na nie element grzewczy. Polietylen topi się. Po ochłodzeniu powstaje mocne, jednolite połączenie. Można w ten sposób przygrzać specjalne kształtki, jak kolana czy trójniki. Pozwala to na tworzenie rozgałęzień i zmian kierunku instalacji.
• Spawanie z użyciem elektrospawarki: Zasada działania jest podobna – topienie i zastyganie materiału. W tym przypadku na końce rur zakłada się specjalną złączkę. Ma ona wbudowane elementy grzewcze i styki do podłączenia prądu. To rozwiązanie sprawdza się, gdy nie można ustawić spawarki bezpośrednio w miejscu montażu.

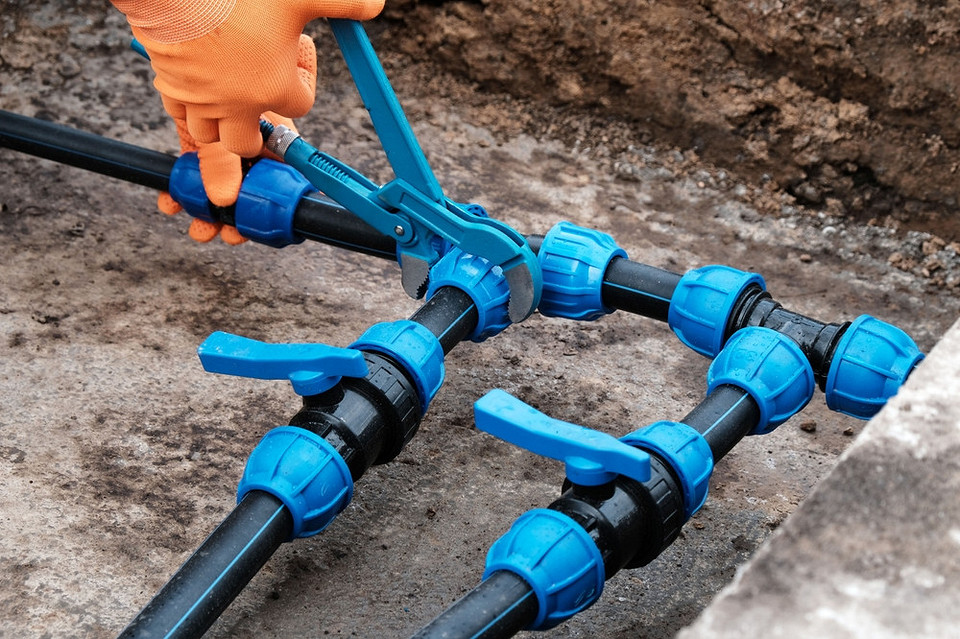

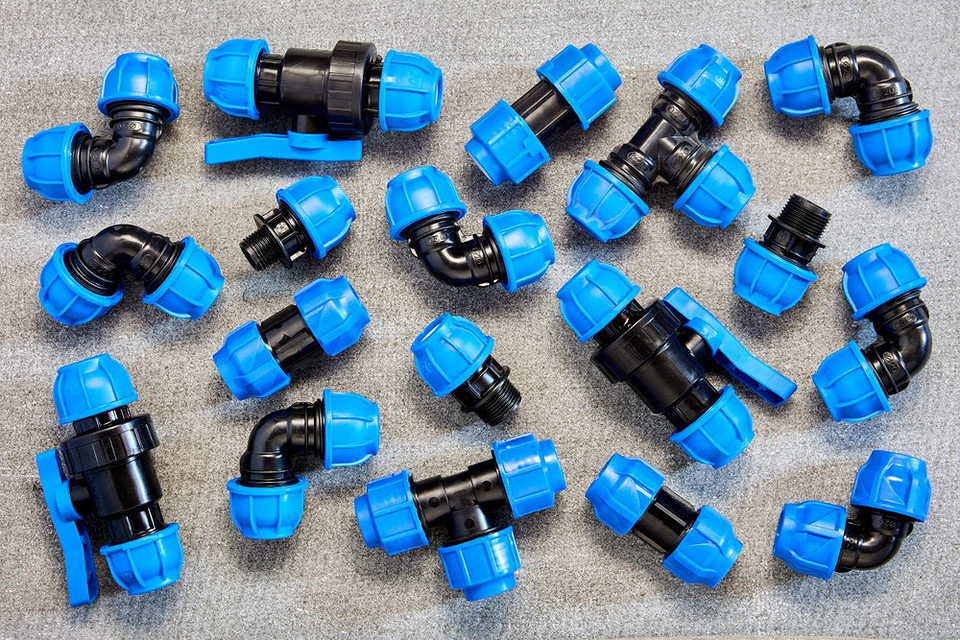

Złączki kompresyjne: Szybkość i prostota

Złączki kompresyjne to elementy, które pozwalają na szybki montaż instalacji wodnej. Nie potrzebujesz do nich spawarki. Wystarczą podstawowe narzędzia. Najczęściej potrzebne są specjalne obcinaki do rur i klucz do dokręcania nakrętek. Dzięki nim można łatwo połączyć rury PE, a nawet dokonać naprawy.

Co ważne, połączenia kompresyjne są rozłączne. Oznacza to, że w razie potrzeby można je zdemontować. Pozwala to na wymianę uszkodzonego fragmentu rury lub dołożenie nowej gałęzi instalacji. Jednak, z punktu widzenia fizyki materiałów, każde połączenie rozłączne jest potencjalnie mniej szczelne niż spaw. Powierzchnie łączące się pod naciskiem mogą z czasem pracować. Z moich testów wynika, że złączki dobrej jakości, renomowanych producentów, dają dużą pewność. Ale zawsze warto zachować ostrożność.

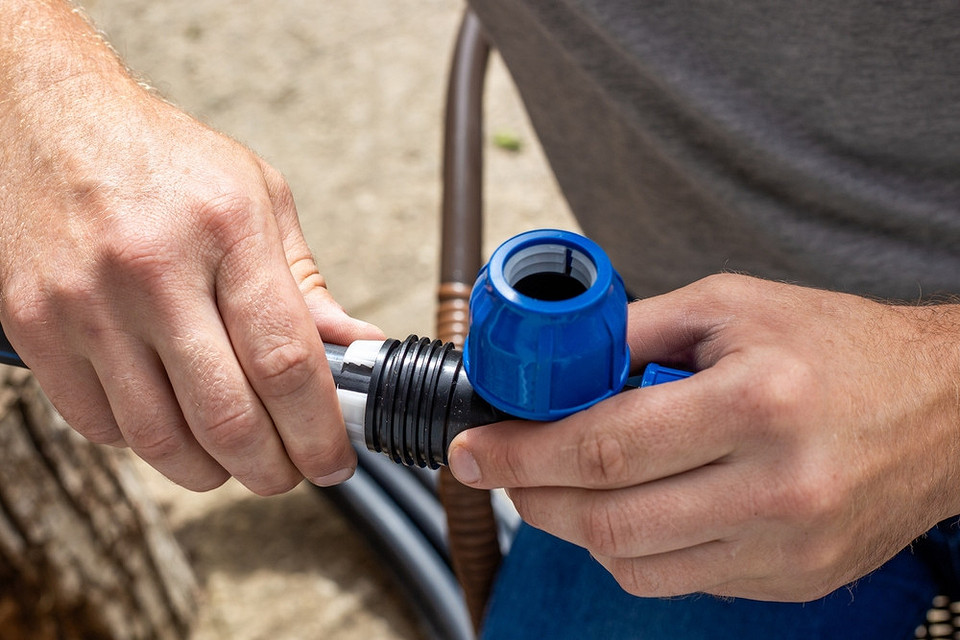

Praca z tymi złączkami jest prosta. Wsuń wolne końce rur do otworów złączki. Następnie dokręć nakrętkę. Przed montażem trzeba oczyścić końce rur. Usuń wszelkie zadziory. Powierzchnie muszą być gładkie i czyste. Czasem zaleca się nałożenie mydła w płynie na koniec rury. Ułatwia to wsuwanie i zapewnia lepsze uszczelnienie. Najtrudniejszym elementem jest prawidłowe dokręcenie nakrętki. Zbyt słabe dokręcenie spowoduje przeciek. Zbyt mocne może zdeformować kształt rury. Zawsze warto przećwiczyć na kawałkach zapasowych.

Inne rodzaje złączek

Poza popularnymi metodami spawania i złączkami kompresyjnymi, istnieją inne rozwiązania. Są one częściej stosowane w systemach przemysłowych. Ale mogą być też wykorzystane w domu.

• Kołnierze (flansze): To metalowe pierścienie. Montuje się je na specjalnych wpuszczanych końcówkach rur. Końcówki są przyspawane do rur. Następnie pierścienie łączy się śrubami. To rozwiązanie na duże średnice i w zastosowaniach, gdzie konieczny jest częsty demontaż.
• Złączki kielichowe: Choć nie są typowe dla samego PE, podobne zasady stosuje się przy połączeniach rur o większych średnicach. Jeden koniec rury (tzw. kielich) ma poszerzoną średnicę. Drugi koniec rury jest węższy i wsuwa się do kielicha. Uszczelnienie zapewnia specjalna gumowa obejma.

Jak połączyć rurę PE z rurą polipropylenową?

Połączenie dwóch różnych tworzyw sztucznych może wydawać się skomplikowane. Dwa różne rodzaje plastiku, jak PE i PP, mają inne temperatury topnienia. Bezpośrednie spawanie jest ryzykowne. Może prowadzić do powstania naprężeń wewnętrznych. W efekcie złącze może szybko przeciekać.

Dlatego najlepszym sposobem jest użycie specjalnych elementów przejściowych. Są one zaprojektowane tak, by zapewnić pewne i trwałe połączenie. Zapewniają też elastyczność instalacji.

Rozwiązania do łączenia PE z PP:

• Złącza gwintowane: W rurę PE wprowadza się specjalną wkładkę. Trzyma się ona w środku dzięki ząbkom. Na wierzch nakłada się metalową nakrętkę. Mocuje się ją kluczem. Drugi element to kształtka z gwintem z jednej strony. Z drugiej strony ma wkładkę do zgrzewania z polipropylenem. Połączenie gwintowane jest pewne i łatwe do wykonania. Wkładki do PE są dostępne w różnych formach: proste, kątowe, trójniki. Pozwalają na montaż liczników czy podłączenie pomp.
• Złączki kompresyjne z przejściówką: Montaż jest prosty. Wymaga specjalnych narzędzi do zaciskania. W złączce umieszcza się rury PE i PP. Utrzymują się dzięki specjalnym pierścieniom. Następnie dokręca się nakrętki. Takie złączki dostępne są jako proste, kątowe, trójniki. Pozwalają na łączenie rur o różnych średnicach. Wystarczy wybrać odpowiedni, redukcyjny kształt.
• Złącza kołnierzowe: Stosuje się je głównie w dużych instalacjach. Ale można je wykorzystać także w domu. Zestaw zawiera dwa metalowe pierścienie i gumową uszczelkę. Do rur PE przyspawuje się specjalną tuleję z kołnierzem. Do rur PP albo przyspawa się tuleję, albo stosuje klej montażowy. Na koniec pierścienie łączy się śrubami. To solidne rozwiązanie, ale wymaga więcej pracy.

Aby uzyskać trwałe połączenie PE z PP, stosuj się do kilku zasad:

• Staranne przygotowanie końców rur: Oczyść je z kurzu i brudu. Usuń wszelkie zadziory.
• Prawidłowe dobieranie rozmiaru: Średnica złączki musi pasować do średnicy rury. Dla złączek wsuwanych, rozmiar złączki odpowiada średnicy zewnętrznej rury. Dla wkładek, średnica wewnętrzna rury jest kluczowa.
• Regularne sprawdzanie połączeń: Gwintowane i kompresyjne złączki mogą wymagać dokręcenia. Złącza różnych materiałów najlepiej nie ukrywać. Powinny być dostępne do kontroli.

Połączenie rury PE z metalową rurą

Przejście z polietylenu na metal (stal lub miedź) to częsty wymóg. Istnieje wiele gotowych rozwiązań. Producenci oferują złączki do różnych materiałów. Wybór zależy od tego, czy preferujesz połączenie rozłączne, czy trwałe.

Metody łączenia PE z metalem:

• Gotowe przejściówki: W sklepach znajdziesz specjalne łączniki. Mają one dwie części – jedną do spawania z PE, drugą do połączenia z metalem. Metalowa część może być z gwintem lub gładka, do przyspawania. Ważne: nie łącz bezpośrednio stali z miedzią lub mosiądzem. Może dojść do reakcji chemicznych niszczących metal.
• Złączki z metalowym gwintem: Są to elementy, których jedna strona jest przeznaczona do spawania z PE. Druga strona ma metalowy gwint (stalowy lub mosiężny). Łączy się je z metalową rurą za pomocą gwintu. Takie rozwiązania są bardzo popularne i uniwersalne.
• Złączki z plastikowym gwintem: W całości wykonane z tworzywa. Montaż na PE odbywa się przez kompresję. Na metalu używa się gwintu. Są mniej trwałe niż te z metalowym gwintem.

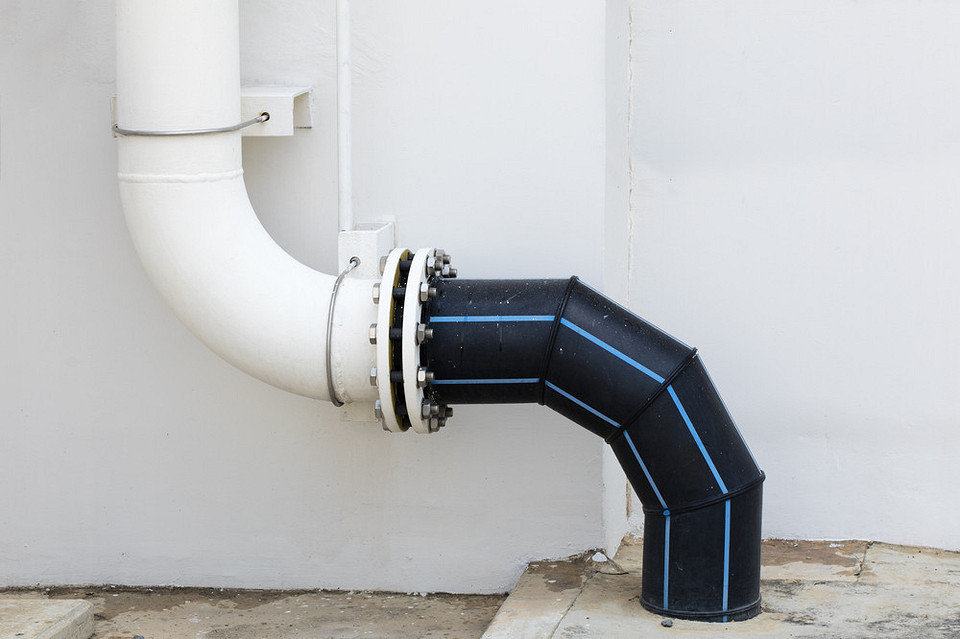

• Kołnierze: Podobnie jak przy połączeniu PE z PP, stosuje się metalowe pierścienie. Do stalowej rury spawa się metalowy kołnierz. Do rury PE spawa się tuleję, na którą nakłada się kołnierz. Połączenie śrubami zapewnia szczelność.

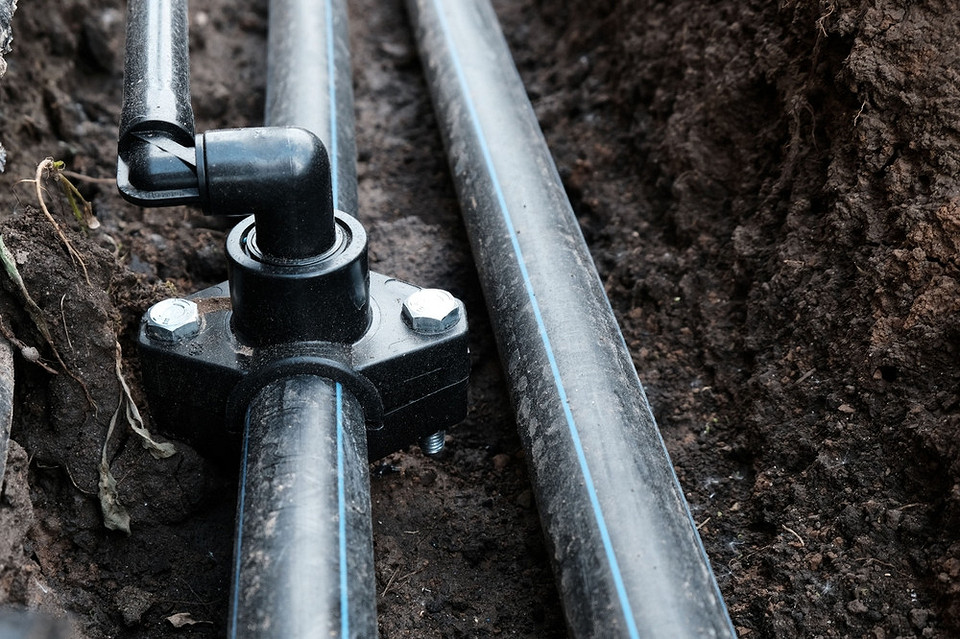

• Złączki zaciskowe (nakładane): To jedno z niewielu rozwiązań, które nie wymaga spawania. Końce rur, PE i metalowej, wsuwa się do specjalnej opaski zaciskowej. Następnie dokręca się śruby. Jest to metoda szybka i szczelna. Często używana przy naprawach. Ale jest trudniej dostępna dla małych średnic rur.

Pamiętaj, że każde złącze, zwłaszcza rozłączne, wymaga kontroli. Połączenia gwintowane i zaciskowe warto co jakiś czas dokręcić. Unikaj ukrywania tych połączeń w trudno dostępnych miejscach.

Jak zminimalizować ryzyko przecieków?

Każde połączenie to potencjalne ryzyko. Dlatego warto zastosować pewne zasady, aby zapewnić maksymalną szczelność instalacji.

• Mniej znaczy więcej: Projektuj instalację tak, aby minimalizować liczbę złączek.
• Wybieraj trwałe rozwiązania: Tam, gdzie to możliwe, stosuj połączenia nierozłączne (spawane).
• Sprawdź parametry: Upewnij się, że złączki wytrzymają ciśnienie w Twojej sieci.
• Zachowaj odstępy: Minimum 50 cm od złącza do kolejnego zakrętu, rozgałęzienia lub innego elementu, który może generować naprężenia.
• Uwzględnij obciążenia mechaniczne: Unikaj prowadzenia instalacji pod miejscami, gdzie będzie działać duże obciążenie. Dotyczy to podjazdów, miejsc intensywnego ruchu pieszych czy ciężkiego sprzętu.

Najlepszym sposobem na instalację z PE jest spawanie. Jednak nie zawsze jest to opłacalne. Dla prostych zastosowań, jak letni prysznic, złączki kompresyjne są dobrym wyborem. Pod warunkiem, że będziesz je regularnie kontrolować.

Z moich inspekcji wynika, że nawet najlepsze materiały mogą zawieść, jeśli montaż jest nieprawidłowy. Zwracaj uwagę na szczegóły. Różnice w jakości materiałów są widoczne gołym okiem. Dobra złączka jest solidna, ma precyzyjne wykonanie. Nie ma ostrych krawędzi ani widocznych wad produkcyjnych. To inwestycja w spokój na lata.
